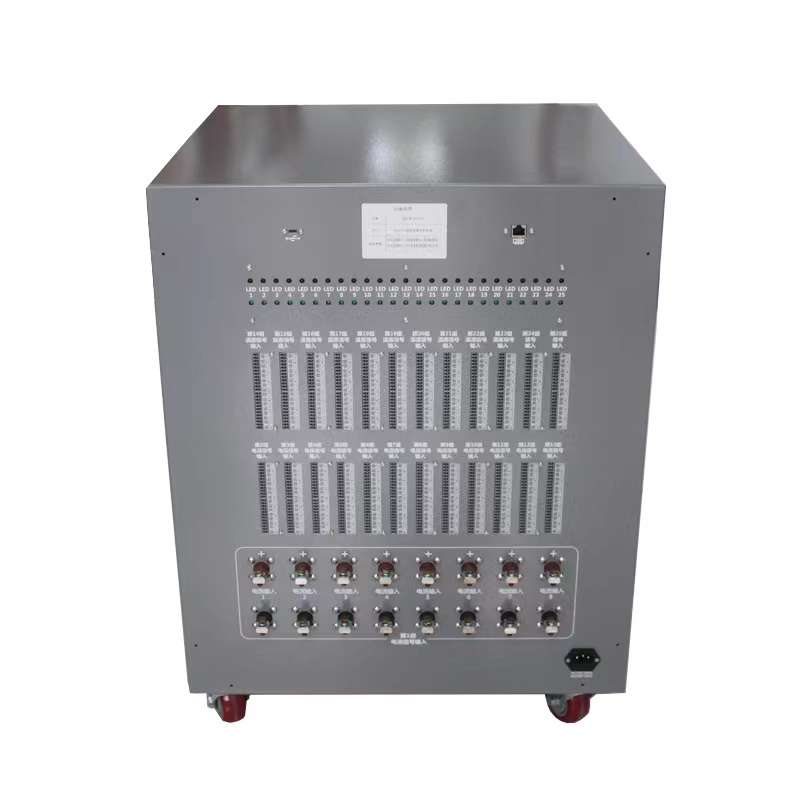

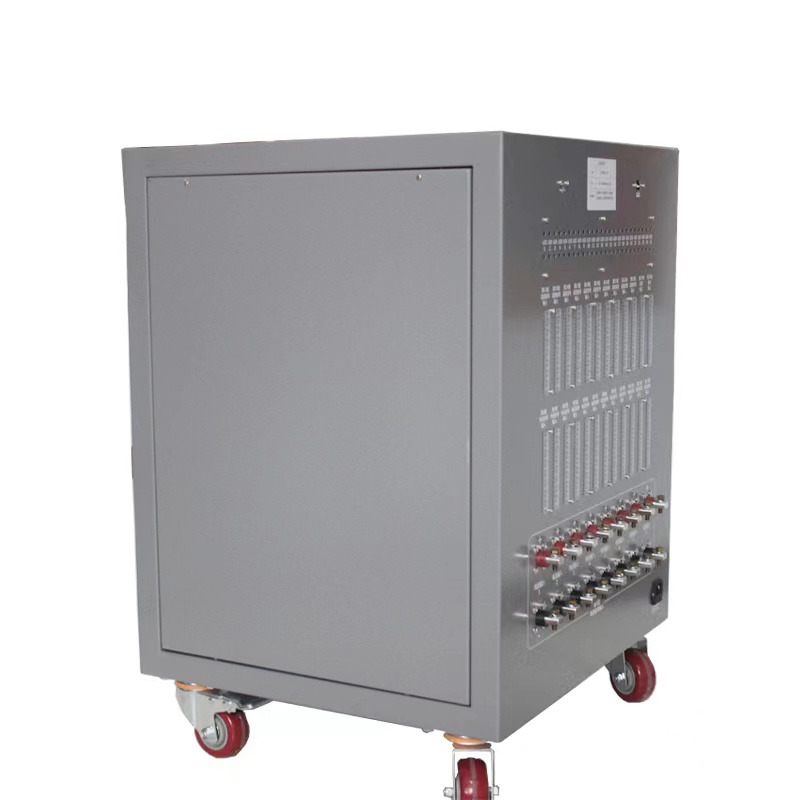

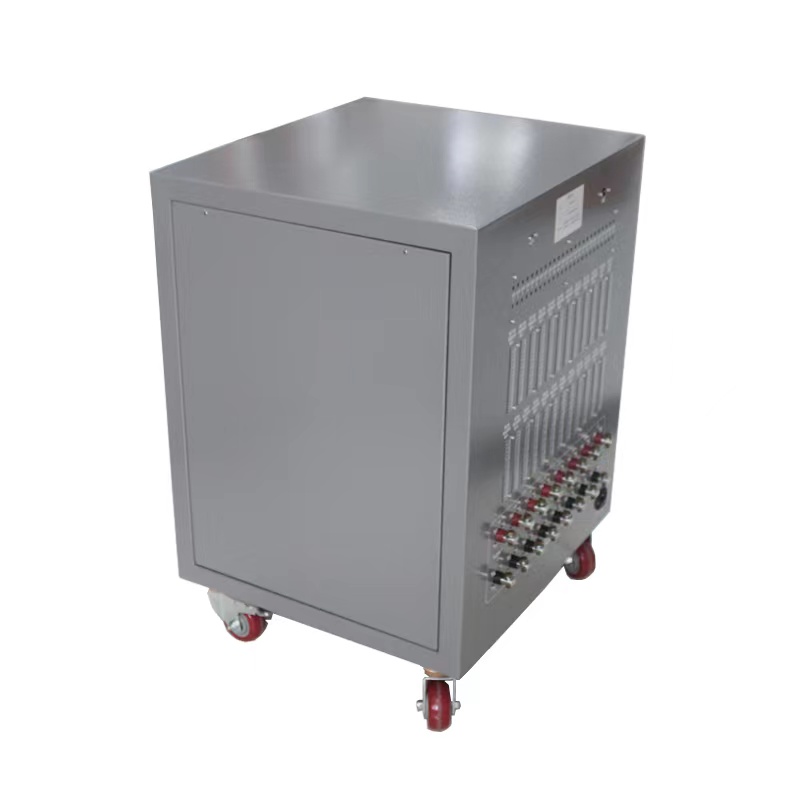

JK2800柜式数据采集系统采用24位高精度AD采样芯片，精度可达到万分之五，差分隔离技术，让采样更稳定，更精准。通道类型支持热电阻信号、热电偶信号、电流信号、电压信号任意切换。通道个数自由组合，最大支持320通道同时采集。
应用领域：JK2800柜式数据采集系统广泛用于工业自动化设备，及精密自动化系统，新能源行业中采集相关数据。
JK2800 柜式数据采集系统 | |
有效分辨率 | 16位 |
系统通道 | 最多320路 |
模块通道 | 独立配置8路 |
输入信号 | 热电偶：K,E,R,B,N,T,E,J,S 热电阻：Pt100 电 流：0.01mA~20mA 电 压：0.001V~99.999V |
测量精度 | ±0.2%F.S 电流精度取决于电流变送器 |
零漂移 | ±3uV/°C |
采样周期 | 1-19999s自主设定 |
隔离电压 | 测温最大承受电压300Vdc |
满量程漂移 | ±25ppm/°C;92dB (最小CMR@50/60Hz) |
记录模式 | PC软件记录 |
波特率 | 1200,2400,4800,9600,38400,57600,1 15200bps |
通讯方式 | 主机对外通讯：以太网口 USB |
记录模式 | PC软件记录 |
电源 | AC220V |
功耗 | 小于1.2W |
重量 | 18.5 Kg |
机体材质 | 铁 |
外形尺寸 | 550mm *650mm*500mm(宽*高*深) |
工作温度 | -10°C~+70C |
工作湿度 | 5~95%无结露 |
产品型号 | 规格参数 |
通信接口特性
| 通讯参数:9600bps 8,N,1 可达通信距离：1.2公里 通讯协议： JKBUS RJ45接口 标配 标准TPYE-C接口，可用于通讯、参数配置 |
数据采样口特性 | 通道数:最多320路 采样模式：轮巡式独立采样 采样速率：100HZ 通道间隔离电压：400V AC/DC 与供电电源隔离电压：1500V DC |
环境特性 | 工作环境：-20℃～70℃ 0～95%RH无结露 储存环境：－25℃～85℃ 0～90%RH无结露 |
输入类型 | 测量范围 | 测量精度 | 示值 | |
测 量 范 围
| 0-1V | 0.001V~ 1.000V | 0.01%F.S ±2字 | |
0-100V | 1.000V~100.000V | 0.05%F.S ±2字 | ||
4-20mA | -24mA~24mA | 0.05%F.S ±2字 | ||
K | -60℃至+1372℃ | 0.05%F.S ±0.5℃ | ||
J | -200℃至+1200℃ | 0.05%F.S ±0.5℃ | ||
E | -200℃至+1000℃ | 0.05%F.S ±0.5℃ | ||
T | -200℃至+400℃ | 0.1%F.S ±0.5℃ | ||
N | -200℃至+1300℃ | 0.05%F.S ±0.5℃ | ||
R | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.8℃ 0.5%F.S ±1.6℃ | ||
S | +300℃至+1768℃ 0℃至+300℃ | 0.1%F.S ±0.9℃ 0.5%F.S ±1.6℃ | ||
B | +600℃至+1820℃ +400℃至+600℃ | 0.1%F.S ±1.0℃ 1%F.S ±1.7℃ | ||
Pt100 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
Pt1000 | -200℃至+800℃ | 0.05%F.S ±0.2℃ | ||
附注：当测量热电偶或者热电阻时，还需加上各类传感器误差。
