JL-2U-3600大功率可编程电源

关键词：大功率可编程电源

产品分类：产品中心 -> 电力电子测试仪 -> 可编程电源

产品描述：JL-2U-3600大功率可编程电源具有高精度、高分辨率等特点，2U高度可达6000W ,可以CV/CC 恒电压和恒电流切换，支持 MODBUS 和 SCPI 通信协议，标配 RS232、USB、RS485 通信串口

产品详细

资料下载

产品视频

1.1 功能特点

l 高精度、高分辨率

l CV/CC 恒电压和恒电流切换

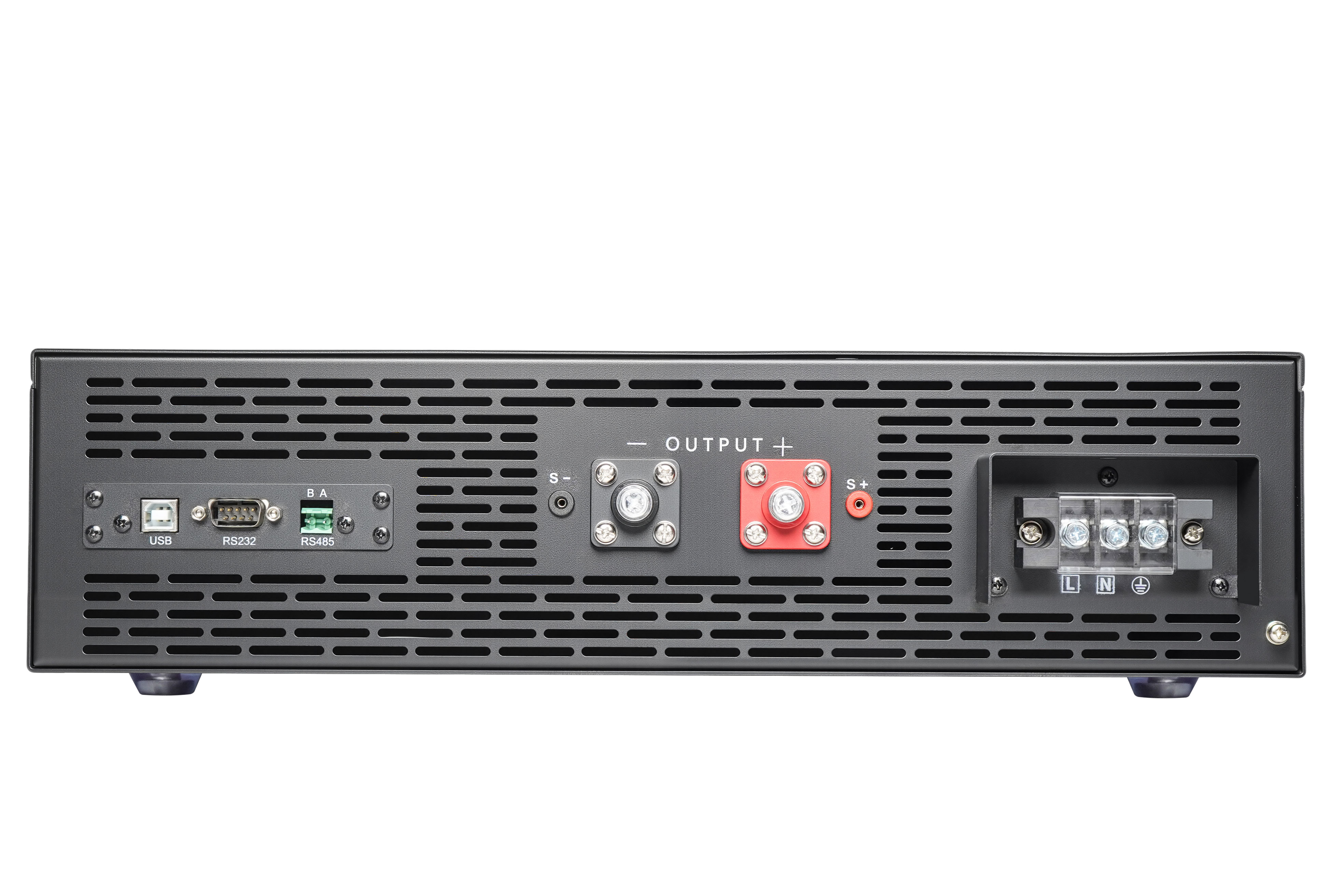

l 支持 MODBUS 和 SCPI 通信协议，标配 RS232、USB、RS485 通信串口

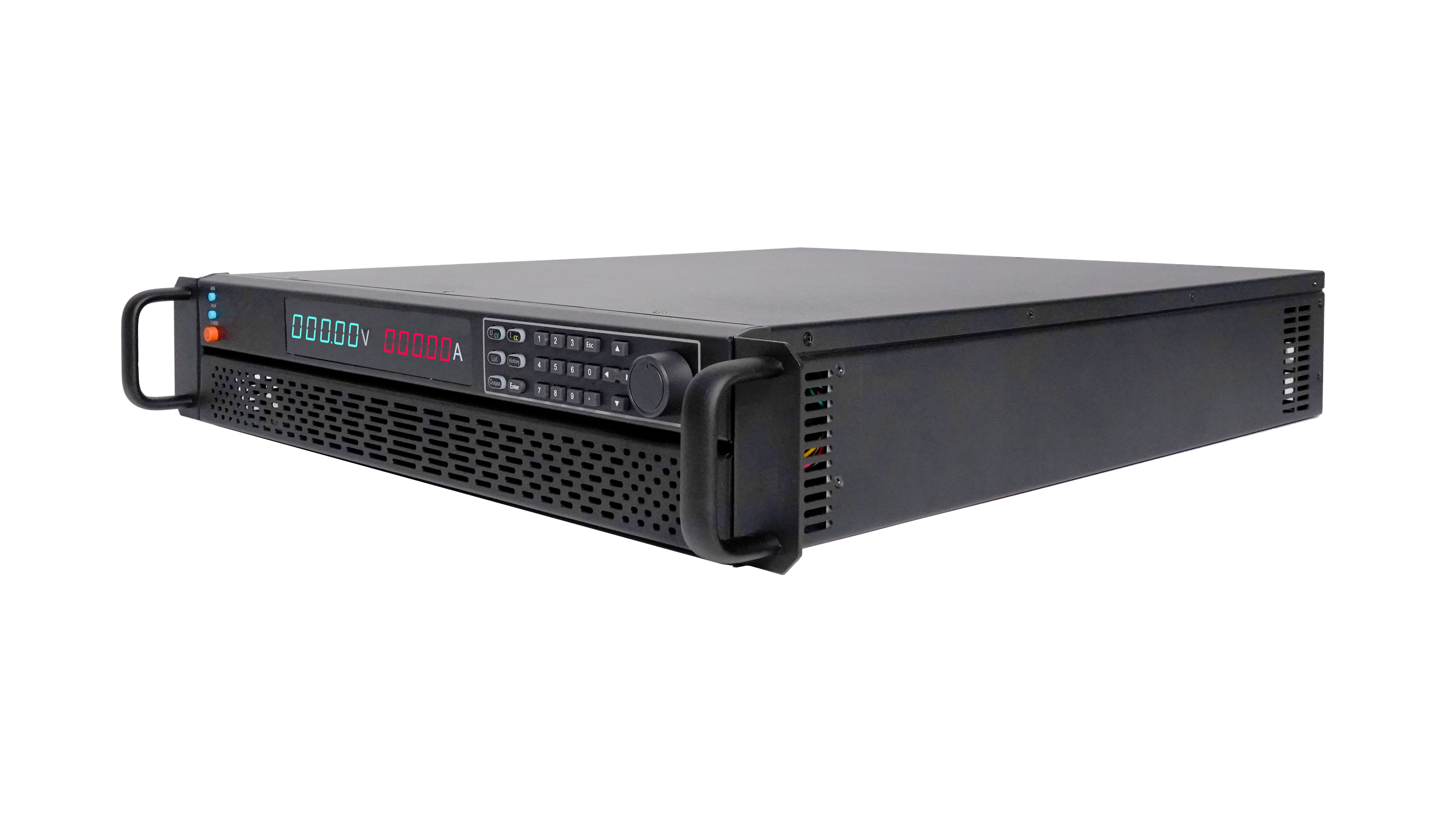

l 标准2U全宽机架式尺寸

l 过压、过流、过功率、过温、短路多种保护功能

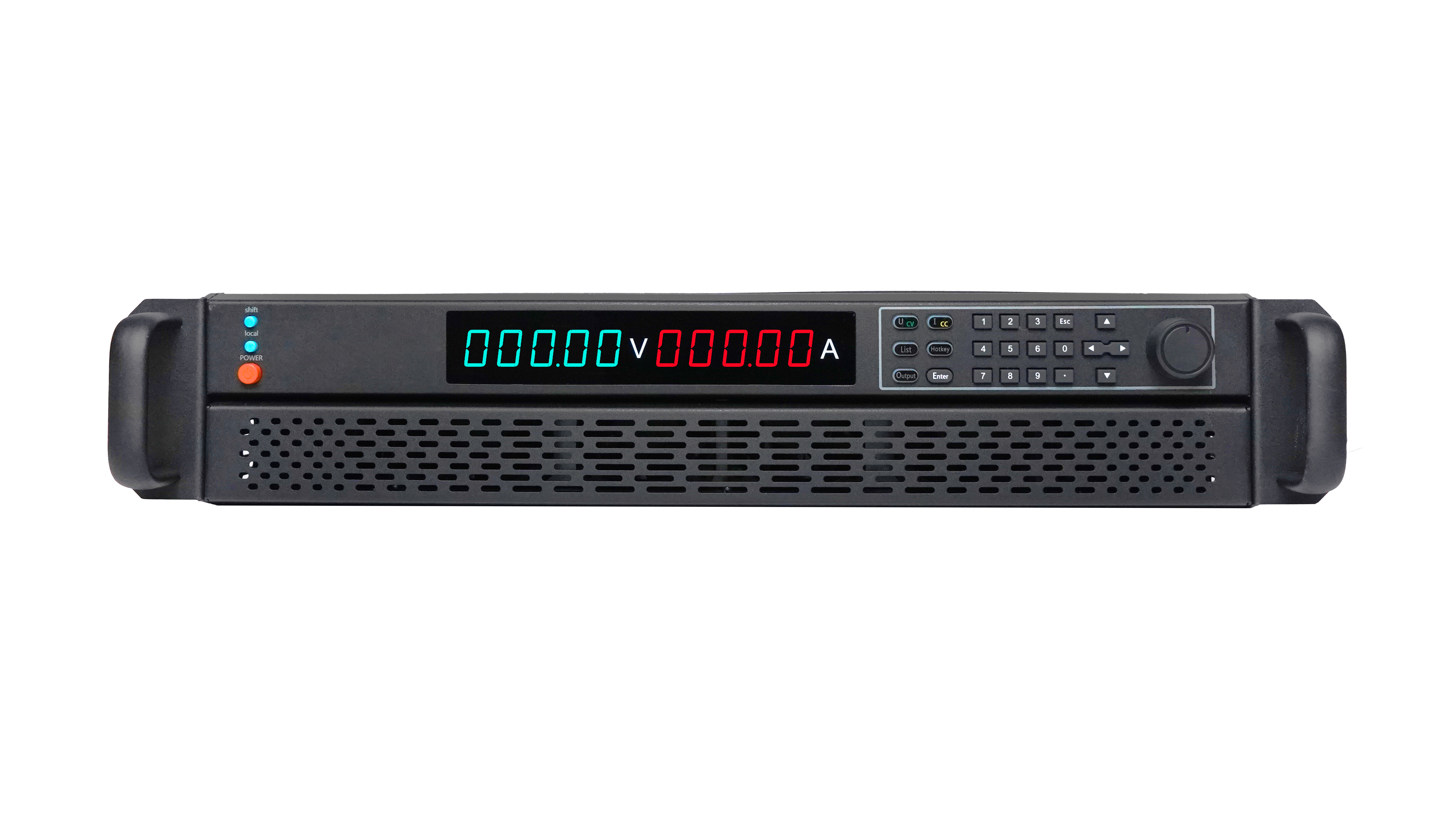

l 五位数码管显示

JL-2U全宽数码管全范围满功率低压段（0~300V）
规格	30V100A	30V120A	30V200A	60V50A	60V60A	60V100A	100V30A	100V60A	120V30A
输入电压	190-265Vac
输入频率	47-63Hz
功率因素	＞0.98
输入功率（Max）	3400VA	4200VA	6800VA	3400VA	4200VA	6800VA	3400VA	6800VA	4200VA
输出电压	0-30V	0-30V	0-30V	0-60V	0-60V	0-60V	0-100V	0-100V	0-120V
输出电流	0-100A	0-120A	0-200A	0-50A	0-60A	0-100A	0-30A	0-60A	0-30A
输出功率	0-3000W	0-3600W	0-6000W	0-3000W	0-3600W	0-6000W	0-3000W	0-6000W	0-3600W
电压负载调整	30mV	30mV	30mV	60mV	60mV	60mV	100mV	100mV	100mV
电流负载调整	100mA	120mA	200mA	50mA	60mA	100mA	30mA	60mA	30mA
电压显示分辨率	1mV	1mV	1mV	1mV	1mV	1mV	10mV	10mV	10mV
电流显示分辨率	10mA	10mA	10mA	1mA	1mA	10mA	1mA	1mA	1mA
电压设定精确度	FS0.05％±RD0.05%
电流设定精确度	FS0.1％±RD0.1%
电压回读精确度	FS0.05％±RD0.05%
电流回读精确度	FS0.1％±RD0.1%
电压纹波[1]	≤80mVp-p			≤100mVp-p			≤150mVp-p
电压纹波[1]	≤25mVrms			≤30mVrms			≤35mVrms
电流纹波[1]	≤100mArms	≤120mArms		≤50mArms	≤60mArms	≤100mArms	≤50mArms	≤60mArms	≤50mArms
电压上升响应	≤100ms
电压下降响应	≤500ms（空载）
电压下降响应	≤20ms（满载）
负载瞬态响应时间[2]	≤2ms
效率	90%(Max.)
*裸机尺寸(宽深高)mm*	（43052588）mm
裸机重量	约10.2KG		约13.1KG	约10.2KG		约13.1KG	约10.2KG	约13.1KG	约10.2KG
*包装尺寸(宽深高)mm*	（540650210）mm
包装重量	约12.8KG	约12.8KG	约15.7KG	约12.8KG	约12.8KG	约15.7KG	约12.8KG	约15.7KG	约12.8KG
备注:[1]纹波测试，峰峰值带宽为20MHz, 有效值带宽为1.25MHz；[2]负载动态测试条件为，10%额定电流或功率到90%额定电流或功率
