性能特点
口 7寸24位真彩电容液晶屏，1024×600分辨率
口 支持1ms 同步并行测量
口 主机支持64通道扫描（可扩展）
口 断偶自动侦测功能、直观数值显示、柱状图、曲线图显示方式
口 热电偶类型：K、J、T、E、N、S、R、 B
口 热电阻：PT100、NTC
口 电压、电流测量
口 指定通道扫描
口 Mx+B输入计算比例功能
口 内置32GSD卡，标配8GU盘和USB、HOST、LAN接口
口 支持U盘存储，
口 具有文件系统，关机不丢失当前仪器设置
口 截屏功能，数据记录和参数保存功能
产品应用
◆新能源、汽车、家电、电机、电器器具、温控器、
变压器、烘箱、热保护器、电源、照明、 电力、LED 等行业的制厂家与质检部门对 多点温度的测试。
注：支持Modbus/TCP协议
上架体积(mm):2519(W)x140(H)x330
净重：4.3Kg

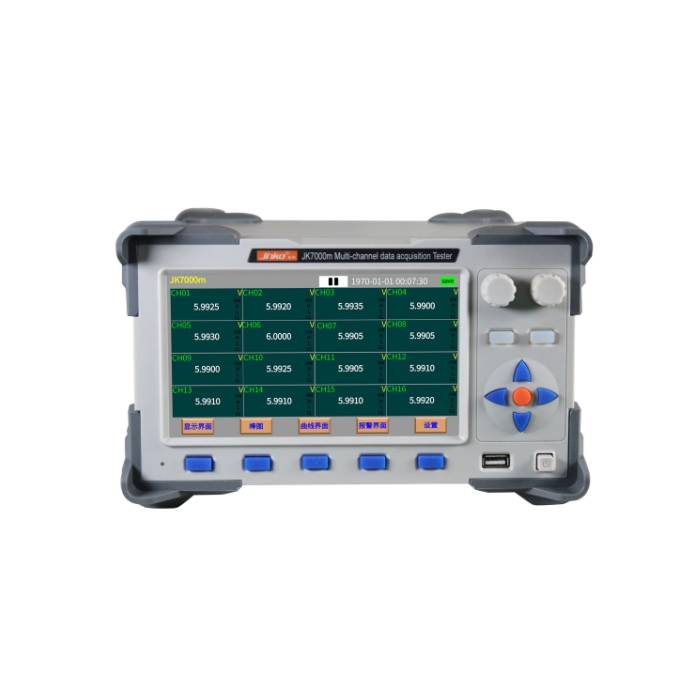

产品型号 | JK7000M | |
重要特征 | 扫描测量，通道间隔离电压峰峰值3000DCV | |
输入信号 | 温度模块 | 热电偶：J、K、T、E、S、N、B、R |
电阻模块 | PT100 、NTC | |
电压模块 | 0.01mV- 120V F.S.(满量程)最高分辨率1μV | |
电流模块 |
范围：0.2mA~1000mA （根据客户不同量程配不同的模块） 1:200uA -240uA ~ 240uA 分辨率 239.999uA 2:2000uA -2400uA ~ 2400uA分辨率 2399.99uA 3:20mA -24mA ~ 24mA 分辨率 23.9999mA 4:200mA -240mA ~ 240mA 分辨率 239.999mA 5:1000mA -1000mA ~ 1000mA 分辨率999.99mA | |
其它 | 可选充电锂电池 | |
温度测量范围 | -200℃~1800℃(根据不同的热电偶型号而改变) | |
分辨率 | 0.01℃ | |
扫描速度 | 快速1ms采集所有通道 | |
基本准确度 | ±0.2%±2字(不包含热电偶); PT100:±0.6℃ (±0.2℃需配高精度) | |
通道数 | 主机8-64(根据不同的产品型号而改变) 支持通道扩展至320路 | |
抗干扰 | 强抗干扰 | |
比较器 | 特设温度上下限报警，和超限读数颜色变化警示，可对每一路温度数据进行上限和下限设置 | |
接口 | 标配RS232 USB HOST LAN | |
电源电压频率 | AC100~240V 50/60Hz DC24V | |
工作环境 | 温度-15℃~55℃ 湿度<80%RH | |
采集模块电气参数 | 通道间隔离电压:3000V/DC、与供电电源隔离电压:1500V DC | |
精度设定为23℃ ±5℃ 超出1℃ 精度误差增加10%
输入类型 | 测量范围 | 1ms(5位显示） | 10ms(6位显示） | 100ms~1s(7位显示） |
±200V | -220V至+220V | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
±20V | -22V至+22V | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
±2V | -2.2V至+2.2V | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
±200uA | -240uA至+240uA | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
±2000uA | -2400uA至+2400uA | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
±20mA | -24mA至+24mA | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
± 200 mA | -240mA至+240mA | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
±1000 mA | -1000mA至+1000mA | 0.05% RDG ±0.01% F.S. | 0.02% RDG ±0.01% F.S. | 0.01% RDG ±0.01% F.S. |
定制±2000 mA | -2000mA至+2000mA | 0.06% RDG ±0.02% F.S. | 0.02% RDG ±0.02% F.S. | 0.01% RDG ±0.02% F.S. |
热电偶测量精度 绝对误差测量要求在室温25℃、湿度20%-80% 静止环境内待机30分钟以上 | ||||
K | -200℃至+1372℃ | ±(0.1%rdg.+2.0℃) | ±(0.1%rdg.+1.5℃) | ±(0.1%rdg.+1.0℃) |
J | -200℃+1200℃ | ±(0.1%rdg.+2.0℃) | ±(0.1%rdg.+1.5℃) | ±(0.1%rdg.+1.0℃) |
E | -200℃至+1000℃ | ±(0.1%rdg.+2.0℃) | ±(0.1%rdg.+1.5℃) | ±(0.1%rdg.+1.0℃) |
T | -200℃至+400℃ | ±(0.1%rdg.+2.0℃) | ±(0.1%rdg.+1.5℃) | ±(0.1%rdg.+1.0℃) |
N | -200℃至+1300℃ | ±(0.1%rdg.+2.3℃) | ±(0.1%rdg.+1.8℃) | ±(0.1%rdg.+1.2℃) |
W | +1500℃至+2315℃ | ±(0.05%rdg.+2.5℃) | ±(0.05%rdg.+2.0℃) | ±(0.05%rdg.+1.5℃) |
0℃至+1500℃ | ±(0.05%rdg.+2.0℃) | ±(0.05%rdg.+1.5℃) | ±(0.05%rdg.+1.0℃) | |
R | +800℃至+1768℃ | ±(0.05%rdg.+2.5℃) | ±(0.05%rdg.+2.0℃) | ±(0.05%rdg.+1.5℃) |
+400℃至+800℃ | ±(0.2%rdg.+3.0℃) | ±(0.2%rdg.+2.5℃) | ±(0.2%rdg.+2.0℃) | |
S | +800℃至+1768℃ | ±(0.05%rdg.+2.5℃) | ±(0.05%rdg.+2.0℃) | ±(0.05%rdg.+1.5℃) |
+400℃至+800℃ | ±(0.2%rdg.+3.0℃) | ±(0.2%rdg.+2.5℃) | ±(0.2%rdg.+2.0℃) | |
+800℃至+1820℃ | ±(0.05%rdg.+2.5℃) | ±(0.05%rdg.+2.0℃) | ±(0.05%rdg.+1.5℃) | |
B | +400℃至+800℃ | ±(0.2%rdg.+3.0℃) | ±(0.2%rdg.+2.5℃) | ±(0.2%rdg.+2.0℃) |
预热时间 | 30分钟以上 | |||
热电偶测量 | 包括冷端补偿精度+远离热源、风源 | |||
标运行状态 | 温度23±5℃,湿度50±30%RH,电源9-28V DC | |||
环境适应能力 | -20℃至+50℃,0至90%RH(没有结露) | |||
通信方式 | RS485、RJ45、CANFD、4G、ZigBee、WiFi、USB | |||
随机附件 (根据模块不同配置） 温度模块配 K型热电偶(根据订购机型配置2米/根),8GU盘，通讯线，数据采集软件
