产品简介：

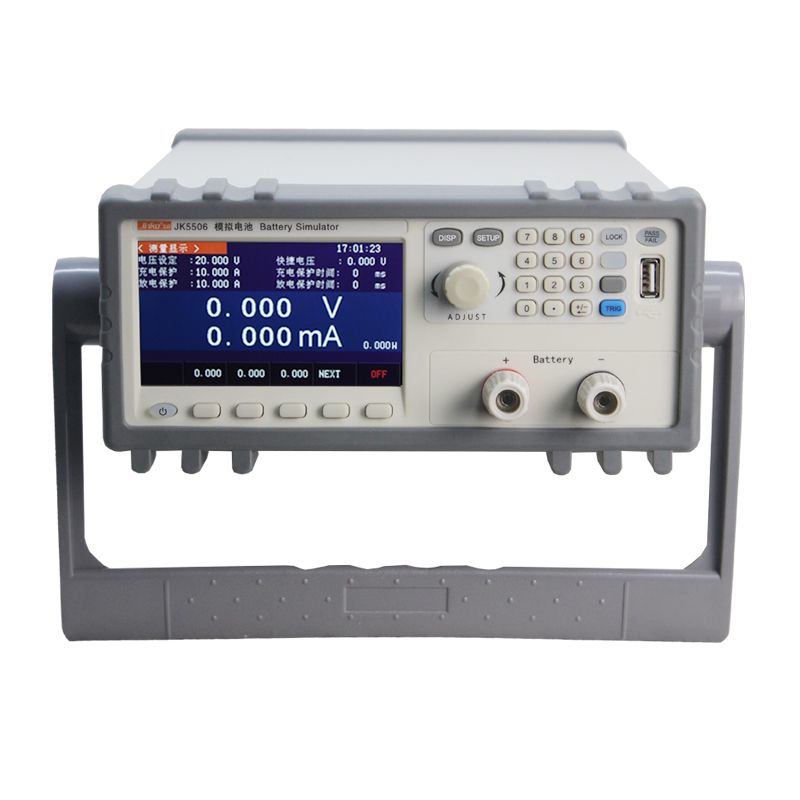

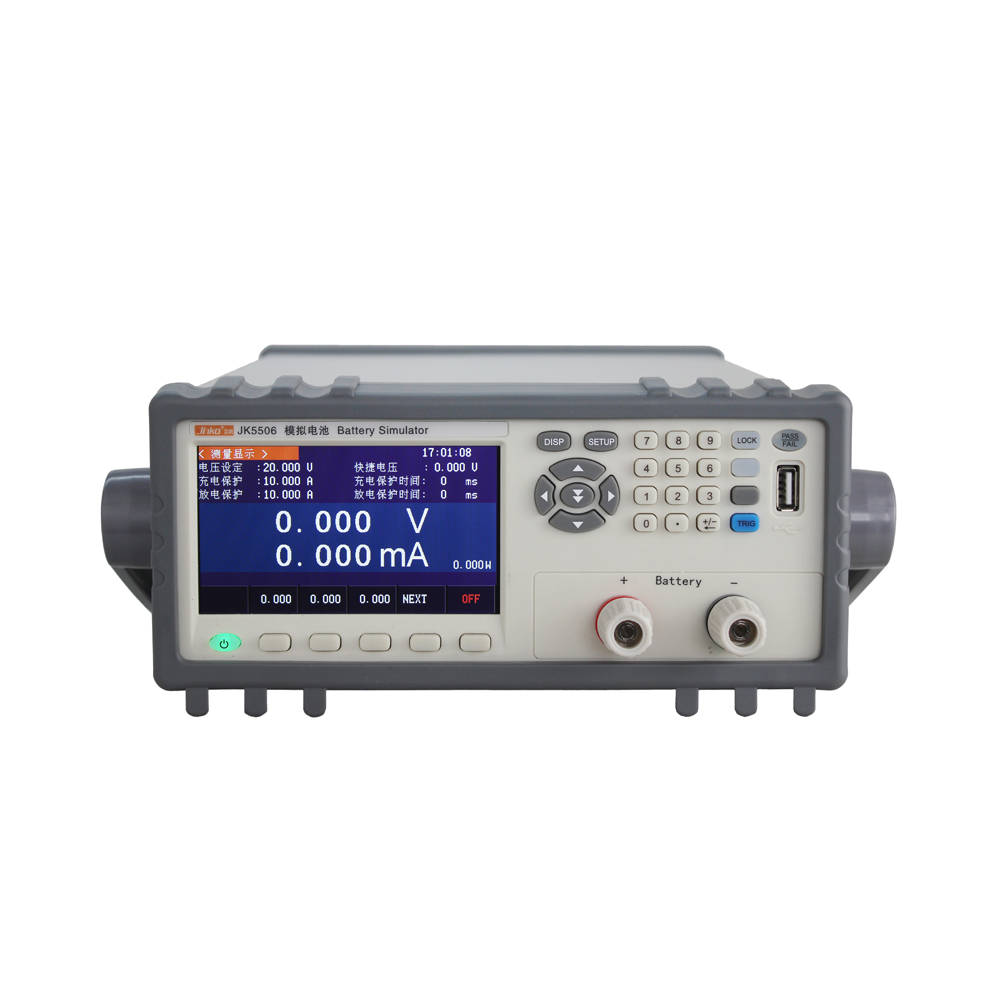

    JK5506模拟电池具有充放电功能，可模拟20V 10A的电池，最大充电20V 10A，最大放电20V 10A，并可作为六位半电流表测试PCBA的静态电流。

该设备主要用于移动电源、蓝牙耳机、蓝牙音箱等电池供电产品或带电池产品的开发和试验，亦可作为普通可调 电源使用。其输出电压和输入、输

出电流保护值均可设定。在PC通讯模式下，能设置规 定时间内连续变化的动态电压，并能直观显示测试过程中电压电流随时间变化的曲线关系。

产品应用：

便携式电池供电产品测试
移动电源测试
电池保护板测试
电池测试
LED测试
功率放大器测试
DC/DC转换器测试
支持快充

快充已经成为手机、平板电脑等多种电子产品的发展趋势,各大电子厂商也将快充列为了测试重点。

JK5506电池模拟器电流输出可达士10A,完全可以满足市面上主流的低压、大电流的快充方案测试需求。

功能特色：
（1）可检测PCBA或成品待机电流，支持到μA级电流；
（2） 6 组预设电压方便调试；
（3） 小电流时可自动切换至 mA 档；
（4）高显示分辨率，电压1mV，电流1μA；
（5）可设置储存6组电压，支持快速切换；
（6） 3.5寸液晶触摸屏，支持参数直接输入，操作简单；
（7）充放电无极转换；
（8） 带串口通讯接口(波特率 115200)；
（9）可通过PC机进行控制，并能设置连续变化的动态电压；
（10） 能直观显示测试过程中电压电流随时间变化的曲线关系；
（11）专用定制大电流10A双鳄鱼头线。


充电〔校电）曲线
被测设备对电池充电时，随着电池电量的增加（减少），电池正负极之间的电压也将逐步升高（降低）

充电

电池饱和后，被测设备继续以微弱电流对电池进行充电或停止充电。充电过程中，被测设备需要实时监控被充电电池正负极之间的电压，并根据其大小调整对电池充电电流的大小。

放电


 电压处于或低于下限值（或电量耗尽）时，被测设备停止放电。放电过程中，被测设备需要实时监控被放电电池正负极之间的电压，并根据其大小调整给电池放电电流的大小。

使用模拟电池上位机软件可以模拟出电池被充电（放电）而电压不断升高 （降低）及至饱和 （达到下限值）的过程，并能直观显示充电过程中电压电流随时间变化的曲线关系。

静态电流

 被测设备在不工作时，也可能形成微弱的静态电流，产生静态功耗。（外，电池本身也会因物理或化学反应而损耗电能）使用模拟电池上位机软件可以测试被测设备的静态电流，

并能直观显示静态电流随电池正负极之间电压的变化而变化的曲线关系。

JK5506模拟电池用户手册 .pdf
